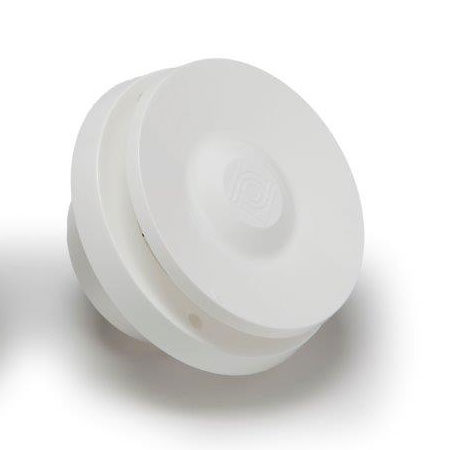

Velco VTR-80 tuloilmaventtiili

VTR-80 venttiilipaketti sisältää asennustarvikkeet puiseen ilkkunaluukkuun.

VTR-80 on edullinen ja yksinkertainen tapa parantaa asunnon ilmanvaihtoa. Lautasen käsin säätäminen voidaan unohtaa, koska termostaatti avaa venttiililautasta ulkoilman lämpötilan mukaan. Vaikka puuluukku talvella pidetään kiinni, raikasta korvausilmaa virtaa jatkuvasti vedottomasti asuntoon.

Kalibroitu termostaatti säätää venttiililautasen avausta portaattomasti muuttuvan ulkolämpötilan mukaan +10°C ja –5°C välillä. Tätä kylmemmällä ilmalla muutaman millin minimiavaus takaa riittävän ja vedottoman ilmanvaihdon.

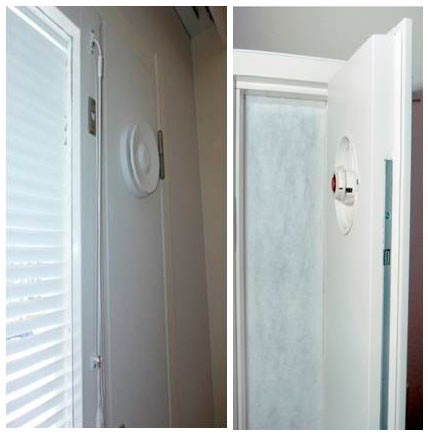

Venttiili puuluukun pinnassa on siisti ja huomaamaton. Tuloilma on mahdollista suodattaa hyönteisverkkoon kiinnitettävällä AERO-suodatinkankaalla. Näin estetään samalla siitepölyn, katupölyn ja terveydelle haitallisten pienhiukkasten pääsy asuntoon. Meluisissa kohteissa venttiilin yhteyteen voidaan asentaa myös tehokas ääniloukku.

Paketin sisältö:

• VT-80 termostaattiventtiili
• VKP-vastakappale ikkunaluukkuun
• Kiinnitysruuvit
• Asennusohjeet

Huom! Paketti lähetetään pakkausjätteen vähentämisen vuoksi ilman myymälälaatikkoa.

Asennusohje

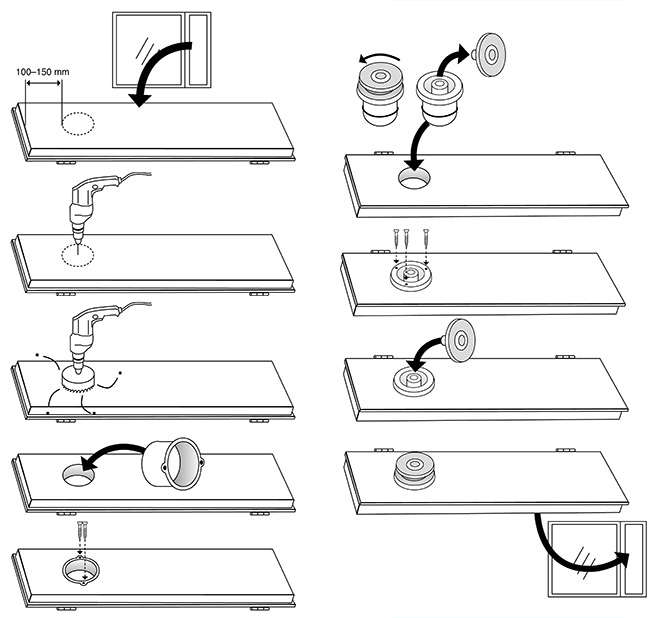

Sijoita venttiili luukun yläosaan n. 100 – 150 mm yläreunasta alaspäin. Asennus käy helposti, kun nostat luukun saranoilta ja poraat reiät mallikuvan mukaan.

• Poraa merkkireikä luukun läpi (pienellä terällä n. 5 – 10 mm).
• Seuraa reikäsahan terällä (halk. 85 mm) merkkireikää.
• Poraa puoleenväliin sisäpuolelta ja tule vastaan ulkopuolelta, niin pinnat säilyvät murtumattomina.
• Kiinnitä vastakappale VKP-80 puuluukun ulkoilman puoleiseen pintaan kahdella ruuvilla.
• Pyöritä venttiililautanen irti venttiilistä vastapäivään kääntämällä ja kiinnitä venttiili kolmella ruuvilla puuluukun huoneen puoleiseen pintaan. Tarkista, että venttiilin tiivisterengas asettuu tiiviisti vastakappaleen sisäpintaan, mikä estää ilman ohivuodon.
• Pyöritä lautanen takaisin paikoilleen ns. naksahdusasentoon.
• Säädä venttiili käyttöohjeen mukaisesti.

Tekniset tiedot

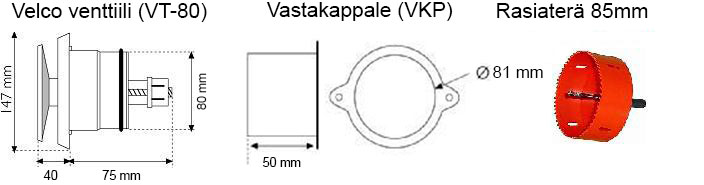

Alla olevasta kuvasta selviää VTR-80 venttiilin mitat ja asennukseen käytettävä terä.
